耐火澆注料施工流程及注意事項(xiàng)

　　耐火澆注料施工流程及注意事項(xiàng)

　　火龍耐火澆注料是由耐火骨料，加入各種填料、結(jié)合劑、添加劑等材料復(fù)合而成。好產(chǎn)品的優(yōu)良性能需要通過(guò)正確的施工流程來(lái)使其展現(xiàn)出來(lái)，還需要考慮存儲(chǔ)、應(yīng)用等一些環(huán)境影響和操作注意事項(xiàng)等。今天火龍節(jié)能列出耐火澆注料施工流程及一些注意事項(xiàng)，請(qǐng)大家了解一下。

　　一、待澆注設(shè)備及現(xiàn)場(chǎng)清理

　　施工機(jī)具備件完好；錨固件材質(zhì)、型式、尺寸、布置及焊接（固定）質(zhì)量，金屬錨固件做好膨脹補(bǔ)償處理；周?chē)突鸩牧希ɡw維制品等）防水保護(hù)措施或（磚）吸水濕水預(yù)防措施；預(yù)試驗(yàn)澆注料是否失效；澆注料用水質(zhì)量應(yīng)達(dá)到飲用水標(biāo)準(zhǔn)；上述經(jīng)驗(yàn)收合格，并確保不中斷施工。

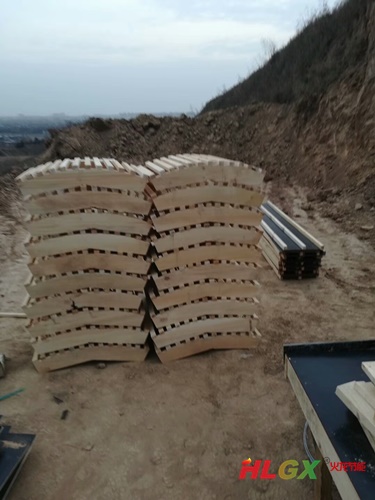

澆注料施工現(xiàn)場(chǎng)——模具現(xiàn)場(chǎng)制作

　　1、支模：用鋼板或硬木板制備模具并根據(jù)澆筑尺寸提前支好模板。鋼板涂脫模劑，木板要刷防水漆應(yīng)不漏漿，要有足夠的強(qiáng)度。

　　2、攪拌：用強(qiáng)制式攪拌機(jī)，先倒入澆注料，再一并倒入小袋添加劑，干混2～3分鐘后，加水濕混3～5分鐘，加水宜少不宜多，加水量7.0～7.5％。

　　3、振動(dòng)搗打：倒入模具內(nèi)澆注料應(yīng)立即用振動(dòng)棒分層振實(shí)，不得漏振，更不可在同一位置久振和重振，避免澆注料產(chǎn)生離析和孔洞。攪拌好的澆注料必須30分鐘之內(nèi)用完，否則棄之。按設(shè)計(jì)留設(shè)膨脹縫。

　　4、養(yǎng)護(hù)：待澆注料表面干燥后，并達(dá)到70％強(qiáng)度方可拆模，拆模時(shí)間≥24小時(shí)，養(yǎng)護(hù)時(shí)間確保≥24小時(shí)。

　　5、烘干：根據(jù)不同牌號(hào)和澆注料襯體厚度及現(xiàn)場(chǎng)氣候條件狀況，用戶必須提供足夠的烘烤時(shí)間，確保水分排出不發(fā)生爆裂現(xiàn)象。累計(jì)烘烤時(shí)間不得少于72小時(shí)。

　　二、耐火澆注料施工注意事項(xiàng)：

　　1、嚴(yán)格控制加水量，冬天施工室溫不得低于5℃，并有一定的防凍措施。

　　2、必須采用強(qiáng)制式攪拌機(jī)混料，嚴(yán)禁人工拌料。

　　3、錨固釘必須加膨脹帽或刷瀝青漆等。

　　4、不同牌號(hào)的澆注料嚴(yán)禁混配使用。

　　5、保存期3個(gè)月。

　　耐火澆注料生產(chǎn)廠家

　　濟(jì)南火龍熱陶瓷有限責(zé)任公司成立于2006年，15年專(zhuān)注重質(zhì)/輕質(zhì)耐火澆注料、可塑料、硅酸鋁纖維等耐火保溫制品的生產(chǎn)、研發(fā)與應(yīng)用拓展；火龍節(jié)能是國(guó)內(nèi)外專(zhuān)業(yè)的耐火澆注料、隔熱澆注料生產(chǎn)廠家，在同行業(yè)排名靠前，是國(guó)內(nèi)外優(yōu)質(zhì)定型、不定型耐火材料供應(yīng)商。

HLGX輕質(zhì)耐火澆注料、重質(zhì)耐火澆注料咨詢熱線：400-0531-696

本文由濟(jì)南火龍熱陶瓷有限責(zé)任公司整理

轉(zhuǎn)載請(qǐng)注明出處www.zibobosheng.com

侵權(quán)必究
