太陽能電池片網帶燒結爐用HLGX陶瓷纖維無機板

　　太陽能電池片網帶燒結爐用HLGX陶瓷纖維無機板

（一）太陽能電池片網帶燒結爐

　　網帶式快速燒結爐是生產太陽電池片的關鍵設備，它的性能指標直接關系到電池片的轉換率、成品率以及生產效率的高低。太陽電池片一次燒結，形成上下電極的歐姆接觸。銀漿、銀鋁漿、鋁漿印刷過的硅片，經過烘干使有機溶劑完全揮發，膜層收縮成為固狀物緊密粘附在硅片上，這時可視為金屬電極材料層和硅片接觸在一起。

　　典型的太陽電池片的燒結曲線：整個時間約120s，分為烘干、預燒、燒結和降溫四個階段。其中燒結段從500℃迅速升溫至850℃左右，然后急劇降溫到500℃以下，這段時間約10s，而在850℃僅停留2～3s。這種陡升陡降的工藝曲線，要求燒結設備在加熱元件、爐膛結構、氣氛布置、控制原理、傳動系統和冷卻方式等方面必須要有專門的設計。燒結段的溫度峰值在850℃左右，此時燈管的表面溫度將達到1100℃，接近石英管的使用極限，稍微過熱產生氣孔就會立刻燒毀燈管。

　　1.太陽能電池片網帶式燒結爐爐膛結構的設計

　　太陽電池片的燒結工藝決定了相鄰兩個溫區的溫度會有300℃以上的落差。雖然輻射加熱具有很好的定向性，但是在燈管和基片之間由于爐膛氣氛的存在，有一部分能量會因?qū)α骱涂諝獾睦鋮s作用而損失。同時，高溫區的熱量有向相鄰低溫區擴散的趨勢，這種熱擴散會抬高相鄰低溫區的實際溫度，阻礙溫度尖峰的形成。因此，如何減少空氣的熱損失和相鄰溫區的熱擴散是爐膛結構設計的重點。

　　2.太陽能電池片網帶式燒結爐耐火材料的選擇

　　對于輻射加熱，爐膛耐火材料的選擇不僅需考慮耐溫隔熱性能，更要考慮其輻射能力。陶瓷纖維具有極低的熱導率和比熱容以及高于一般耐火材料的黑度，在以輻射為主的加熱方式中，太陽電池片燒結爐采用陶瓷纖維砌筑爐膛提高了輻射加熱的效果，又節約能源?；谝陨戏治觯诮窈蟮臓t膛設計中，隔熱和輻射能力更好的硅酸鈣材料和納米絕熱材料也值得考慮。

　　烘干段：烘干漿料中的有機溶劑和水分，為有效地將廢氣排出，需依靠合理的氣氛流向。

　　預熱段：提升溫度；在爐膛內通入一定量的熱空氣，巧妙利用對流攪拌作用，使溫度分布更加均勻，消除了基片產生熱應力的隱患。

　　燒結段：利用空氣的冷卻效應，使燈管保持在安全的使用溫度以內。

　　降溫段：阻隔燒結段的熱量擴散。

（二)太陽能電池片網帶燒結爐用HLGX陶瓷纖維無機板簡介

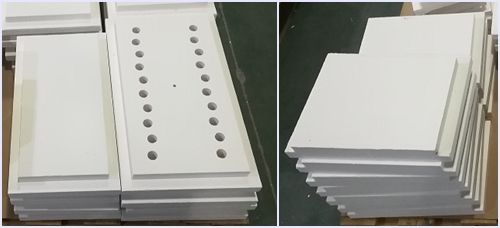

　　太陽能電池片燒結爐用HLGX陶瓷纖維無機板是由火龍?zhí)沾衫w維板根據太陽能電池片爐膛圖紙經過車銑加工后在600～900℃高溫下燒結處理掉有機物后的無機纖維爐膛。太陽能電池片燒結爐陶瓷纖維爐膛具有隔熱效果好，質輕，蓄熱低，耐急冷急熱沖擊性好等優點，是太陽能硅電池片燒結的福音。

　　此外，HLGX陶瓷纖維無機板具有表面平整、尺寸精確等特點。

　　HLGX耐火纖維無機板耐溫度高達1400℃，即使緊貼加熱棒也不會出現超溫、應力破裂等問題。

（三）HLGX陶瓷纖維無機板在太陽能電池片網帶燒結爐的使用效果

　　火龍節能HLGX陶瓷纖維無機板用于太陽能電池片網帶燒結爐保溫材料，抗熱震性能好，不開裂，使用壽命長。火龍?zhí)沾衫w維無機板用作網帶爐爐襯可以降低電能消耗，提高產品質量，和生產效率，延長爐襯及加熱元件壽命、改善工作環境等，為企業帶來多重經濟效益。

太陽能電池片網帶燒結爐用HLGX陶瓷纖維無機板咨詢熱線：400-0531-696

本文由濟南火龍熱陶瓷有限責任公司整理
